網絡安全設備之“防火墻”

前言：在企業安全中，防火墻在整個企業網絡中占有很重要的地位，那么什么是防火墻？有什么作用？具體是怎么工作的？下面將來跟大家一起探討一下。

防火墻的基本概念：

一、定義：是一款具備安全防護功能的網絡設備。

二、作用：

1.網絡隔離：將要保護的網絡與不信任的網絡進行隔離，隱藏信息并進行安全防護

2.流量控制：對進出防火墻的數據流進行限制

3.記錄分析：對進出數據進行檢查，記錄相關信息（必須配置相關策略才進行相關信息記錄）

三、基本功能：

1.訪問控制：主要在2,3,4層的進行訪問控制

2.攻擊防護：ARP泛洪，icmp泛洪，ARP欺騙，DDOS攻擊，IPSpoofing攻擊等等，主要分布在2,3層的網絡攻擊，某些防火墻集成了應用層檢查，可對http鏈接與域名進行訪問控制，需要注意不是完全工作在2-4層。

3.冗余設計：HSRP，VRRP，HA（有負載與單活模式-個人感覺單活模式有點資源浪費，但好處是避免了硬件故障導致的網絡可用性降低）三層冗余，STP等二層冗余。

4.路由，交換：路由與交換功能。

5.日志記錄：配置相關流量記錄策略功能，形成流量訪問記錄日志。

6.虛擬專網VPN：VPN功能（有的不支持）

7.NAT/IP映射：內部地址轉換功能與內外網IP地址對應。

四、防火墻分類：

  1.從表現形式上分：

     （1）硬件防火墻：專門做網絡數據包過濾的，通常基于硬件實現的

     （2）軟件防火墻：例如Windows防火墻，Linux的iptables防火墻，或其他的基于軟件實現的防火墻

     （3）芯片級防護墻：芯片級防火墻基于專門的硬件平臺，沒有操作系統。專有的ASIC芯片使得處理速度更快，常見的有NetScreen、FortiNet、Cisco等。

    2. 從技術應用上分：

   （1）包過濾防火墻：也叫分組防火墻，初期防火墻，基于ACL實現，工作在3層，需要放行出去，及回包策略（已經被淘汰)

   （2）狀態檢測防火墻：工作在4層，根據 TCP的狀態，TCP狀態重新裝載實現，回包依據前一個會話狀態的數據交互實現，只需要放行去哪兒的包，哪兒給它的回包根據會話表自動放行。（目前較為常用的一種）

  （3）應用層防火墻：工作在應用層，可以檢測木馬，病毒，SQL注入，XSS，或過濾某個鏈接等。（此處請注意“應用層防火墻”與“Web應用防火墻”的區別，Web應用防火墻，數據庫防火墻此類防火墻具有特定的應用防護特點）

 （4）應用代理防火墻：較大程度地隔絕通信兩端的直接通信，所有通信都要由應用層代理層轉發，訪問者不允許與服務器建立直接的TCP連接，也不是所有的應用都可以代理，比如QQ，F(xiàn)TP等，常見代理有Http,https代理等。（此處概念摘自百度及其他地方，部分符合個人觀點）。

 （5）下一代防火墻：集成了各個模塊，比如，從二層的安全防護，DNS保護，ARP攻擊，三層的spoofing攻擊，DDOS，到應用層攻擊，病毒，木馬，蠕蟲，XSS，SQL注入，郵件病毒檢測，IDS，IPS，VPN等，集成了大規模的模塊化應用的防火墻，目前并未大量應用，處于研究發展階段。

此外還有根據性能劃分的防火墻種類，大致分為，百兆，千兆，萬兆等類型。

五、防火墻性能衡量指標：

1.吞吐量：在不丟包的情況下單位時間內通過數據包的數量

2.時延（也叫延時)：數據包從第一個比特進入防火墻到最后一比特從防火墻輸出的時間間隔

3.丟包率：通過防火墻傳送時所丟失的數據包占所發送數據包的比率

4.并發連接數：防火墻能夠處理點對點最大連接數的數目

5.新建連接數：在不丟包的情況，每秒鐘能夠建立的最大連接數量

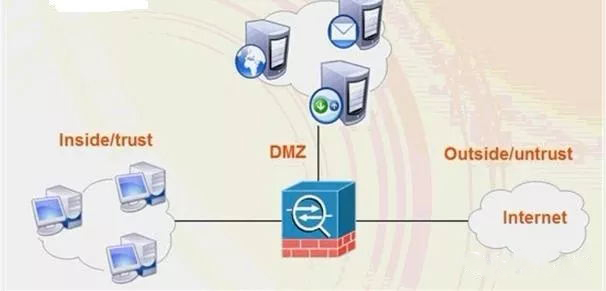

防火墻的區域：

1.內部區域（inside zone）：內網區域，可信度最高。

2.DMZ區域(demilitarized zone)： 稱為隔離區，非軍事化區域/停火區，可信度為中。

3.外部區域(outside zone)：外網區域，可信度最低。

劃分區域的原因：更好的管控流量，降低明細的防火墻策略配置，當把某接口劃分到某區域接口時，則改接口下所有的網絡或主機都?xì)w屬為此區域內的資源。

    各個防火墻廠商對基本的三個區域之間的流量管控默認是不一樣的，例如cisco默認高可信區域流量可以流向低可信區域，但低可信區域的流量將禁止流向高可信區域；天融信防火墻（沒有默認區域概念），區域認為進行劃分，默認全部為禁止，需要手動開啟相應流量管控；可能H3C，網御等等一大堆又是另外一個標準，因此，只需要明白區域劃分的概念與好處即可。

重點聊一下DMZ區：DMZ區域，這個區域需要外部用戶與內部用戶的同時訪問，因此DMZ區是外所有人開放的狀態，然而，對于DMZ區的流量，可能需要管控服務器的外出流量，很多單位是不允許DMZ區流量主動向外發起，從而減少了一些網絡攻擊的風險。如只對內外用戶開放業務端口，將管理端口開放給運維堡壘主機等，嚴格得從網絡層面減少了攻擊面，一定程度增加了惡意者攻擊難度；如果業務與數據庫分離，那么，需要對DMZ域服務器到數據庫端口的流量放行，因此DMZ域的流量大致如此，如需特殊的需求，則需要對DMZ區服務器的訪問需求控制到端口級，在此先說這么多，在以后的篇章中，我們將出網絡及應用安全部署的基本要求專題探討。

防火墻的部署模式：

1.透明模式：只做流量過濾，這種模式不改變網絡結構，對現有的網絡結構影響最小，這種模式一般不部署在邊界，此種模式可以看做帶有安全策略的交換機。

2.路由模式：接口配置IP地址，改變現有網絡結構，至少改變網段，而且需要配置路由（靜態或動態），在擁有著路由器功能的同時，還帶有流量安全管控功能。

3.混雜模式：防火墻的接口中，既有二層接口，還有三層接口，還有trunk接口，物理接口可以配置子接口。

我一般喜歡稱為4種模式，透明，路由，混合，Trunk模式，根據個人喜好進行區分，明白原理即可，access模式可以根據實際VLAN進行VLAN劃分的，因此也有二層接口配置trunk的，在trunk配置中，可以配置允許哪些VLAN數據通過。

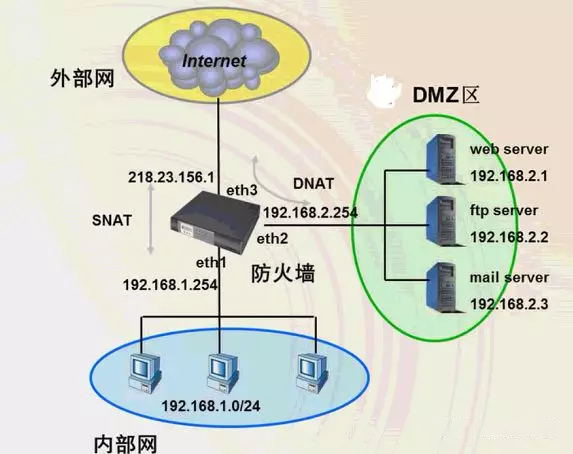

常見部署模式：其中之一，NAT模式，如下圖：

雙機熱備模式，如下圖：（如需劃分其他區域，將在防火墻配置接口，并接入相應交換機即可）

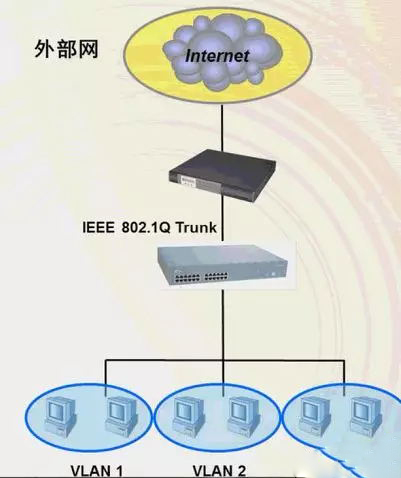

Trunk模式：

      此外還有VPN模式，VPN，后面將會出VPN專題，供大家參考。

防火墻有白名單與黑名單模式，最后在這里跟大家探討一下：

白名單：默認所有流量都是惡意流量，只有經過申請，并確認為安全的流量才予以開放訪問的策略，較多見，常見。推薦使用白名單模式。

黑名單：默認所有流量全為善意流量，發現惡意流量后，對惡意地址進行加入黑名單，予以禁止。

最佳實踐是：在白名單基礎上，因?yàn)閷?duì)外發布的應用需要內外網用戶訪問，因此是需要any訪問應用web的，但發現在any中有IP進行對web進行惡意掃描，攻擊嘗試時，予以在permit any-->應用端口的策略之前開啟黑明單策略，將內網惡意IP地址加入到黑名單策略。最底層默認策略any --->any 禁止即可。
